ALIBI paměť na vážní indikátory pro obchodním vážení - stanovená měřidla

Alibi paměť je určena k ukládání vážních údajů probíhající po sériové lince mezi vážním indikátorem a počítačem.  Detailní informace

4 876 Kč bez DPH

5 900 Kč s DPH

Skladem

 ks

Kód produktu:

Detailní popis ALIBI paměť na vážní indikátory pro obchodním vážení - stanovená měřidla

Popis funkce:

Po nastavení času se uloží časová značka, alibi paměť se stane průchozí a sama udržuje čas. Toto je indikováno svítící zelenou LED diodou.
V případě uvození požadavku směrem k váze znakem <0x07> se odpověď váhy uloží do paměti s časovým razítkem odvozeným z času alibi paměti.

Do paměti se vejde 65536 záznamů a paměť se chová jako kruhový buffer (nový záznam přepisuje chronologicky nejstarší záznam).

Paměť je určena pro linkovou rychlost 9600bit/s (vyčítat lze však i rychlostí 115200bit/s).

Vyčítání lze provádět od nejnovější položky k nejstarší, obráceně, nebo konkrétní stránky po 128 záznamech. (Stránek je 512.)
Každý záznam začíná časovou značkou a CRC-16 kontrolním součtem dat, který zajišťuje neporušenost a komplikuje ruční přepis ve vyčteném log souboru.
Na dalším řádku jsou data, která mohou mít 1 – 26 byte.

Paměť není možné smazat, chronologii není možno podvrhnout.

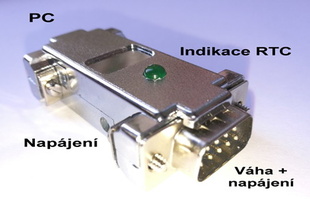

Napájení se přivádí na pin4 konektoru Canon09M (směrem k vážnímu indikátoru), nebo 3.5mm DC konektorem s kladným středovým trnem 1.3mm.

Napětí musí být v rozsahu 5-12V, proudový odběr je maximálně 25mA.

Technická specifikace toku dat:

Modul se připojuje na sériový port váhy.
K PC je následně připojen standardním kabelem pro RS232 komunikaci.

Modul musí být inicializován, jinak není aktivní a brání jakémukoliv toku dat na sériový port.
Po inicializaci je modul zcela transparentní a pro potřeby kontrolního vážení, není potřeba komunikaci nijak upravovat.

V případě, že jde o vážení, které SW bude používat pro uložení, nebo tisk, je potřeba komunikaci uvozovat znakem BEL (0x07h).
Modul následně k odpovědi indikátoru přidá údaje potřebné pro evidenci (ID, CRC).

Modul je koncipován na práci pouze s dotazovými protokoly, kde lze určit jednoznačně použitý údaj.

Uložení záznamu do paměti:

Modul pracuje na principu ukládání odpovědi indikátoru na dotaz.
Je tedy použitelný pouze pro protokoly, které neodesílají data kontinuálně.
Pokud je potřeba komunikaci s váhou napřed
inicializovat (Například protokol CAS nebo DIALOG6), pak se uvozuje pro zápis, až příkaz na který odpoví indikátor hmotnostním údajem.

Vyvolání záznamu z paměti:

Modul, kvůli rychlosti výpisu vypisuje záznamy v po sobě jdoucích blocích.
Pokud chceme vypsat kompletní paměť, i to lze, ale je nutno počítat s delší odezvou.
Tato odezva je závislá na velikosti paměti modulu.
Doporučujeme tedy vypisovat modul po blocích (listovat pamětí).

Popis výpisu:

Hlavička je uvozena znakem #, dále následuje rok, měsíc, den, hodina, minuta, vteřina, pořadí ve vteřině, pomlčka a CRC-16.
Na následujícím řádku jsou zaznamenaná data. CRC-16 je ve standartu ARC.
Polynom = 0x8005, init = 0x0000,
RefIn: true, RefOut: true, XorOut = 0x0000.

Příklad časového razítka pro datum 17.5 2018, 10:26:42, v pořadí třetí záznam:
#18051710264203-XXXX
XXXX je 16bit CRC v hexadecimálním formátu.

Zapojení:

Modul se připojí přímo do indikátoru na port RS232 a zabezpečí se proti odpojení drátem s plombou nebo void přelepkou.
Pokud je dostatek místa v indikátoru, lze modul umístit do těla indikátoru.
Podmínkou je, že modul musí být pevnou součástí indikátoru, který nelze odpojit, aniž by se porušily zabezpečovací prvky, jako například ovlověná plomba nebo void přelepka.
